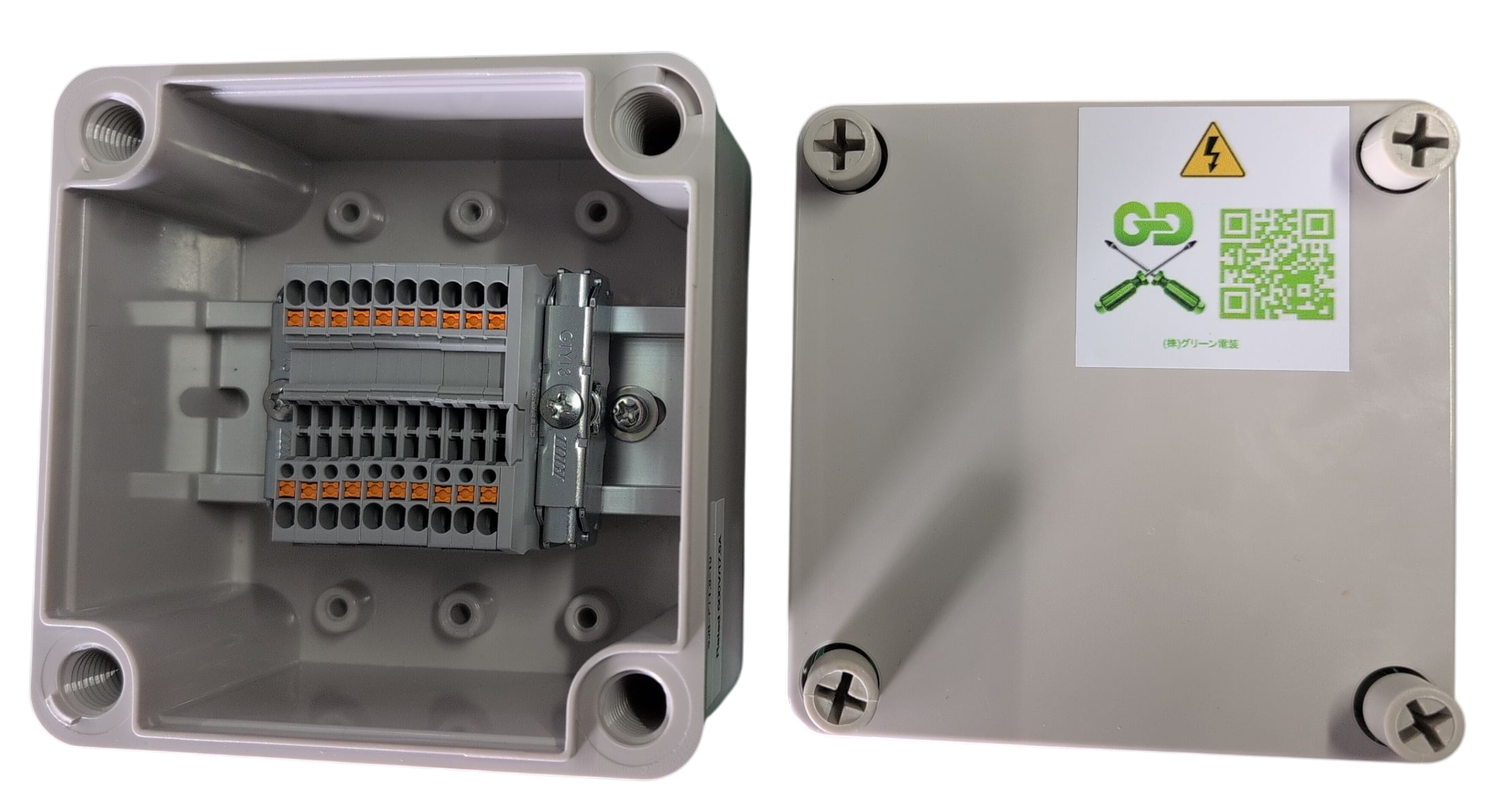

シグナルジャンクションボックス (SJB)
選べる5タイプ。プッシュイン式「組立済」信号線中継BOX
こんなお悩みを解決します！
- 「あと少し！」現場のセンサーや機器のケーブルが届かない…
- 多数の信号線がごちゃごちゃ。盤の出入口をもっとスッキリさせたい！
- 1入力→2出力に分岐させたいが、渡り配線（ジャンパ）が面倒…
- 故障時にすぐ切り分けできる「中継点（テストポイント）」が欲しい…
選ばれる4つの理由
1. 圧倒的な工数削減

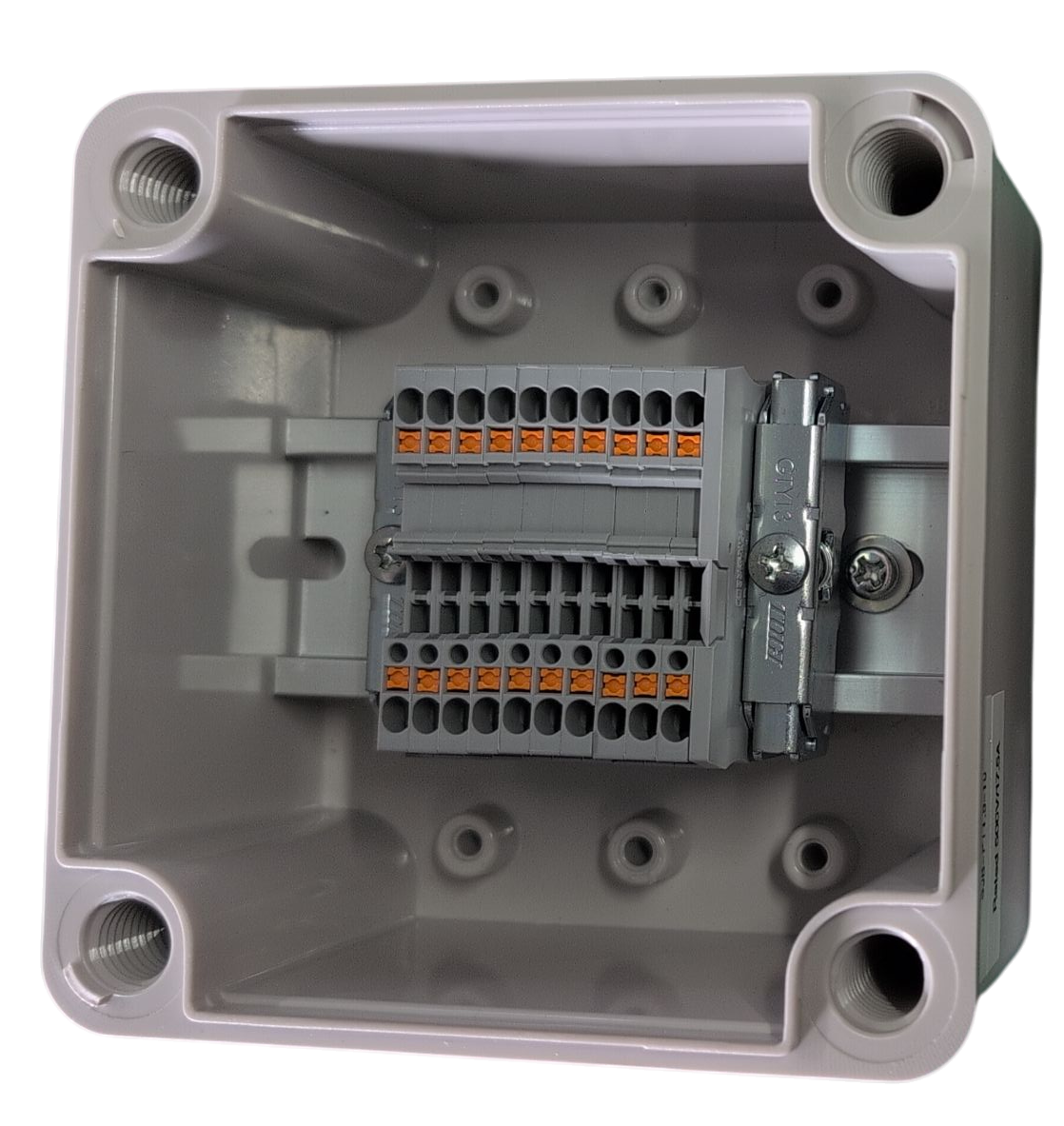

フェルール(棒端子)付電線や単線は「差し込むだけ」。より線もプッシュボタン(オレンジ色の部分)を押しながら簡単に結線できます。
2. 振動に強く、メンテフリー
内部スプリングが電線を確実に保持。振動による緩みやトラブルを撲滅。定期的な増し締めも不要です。
3. 用途で選べる5タイプ
標準の1対1中継（3種）に加え、1入力→2出力の分岐に最適な「TWIN（ツイン）モデル」（2種）をご用意しました。
4. 自由なケーブル処理
あえて「穴あけ加工なし」でご提供。お客様が使いたいケーブルグランドのサイズに合わせて、自由に加工いただけます。
ラインナップ・価格一覧
10P PT1.5（小型BOX W100 / センサー信号など 0.14sq〜）¥ 3,080
（税別・送料別途）
|
10P PT2.5（大型BOX W125 / 0.14sq～4sqの幅広い電線に対応）¥ 3,580
（税別・送料別途）
|
20P PT1.5（大型BOX W125 / 高密度20点を中継可能！）¥ 4,080
（税別・送料別途）
|
【分岐】10P 1.5-TWIN（小型BOX W100 / 1入力→2出力の分岐に）¥ 3,880
（税別・送料別途）
|
【分岐】10P 2.5-TWIN（大型BOX W125 / VVF 1.6・2.0mmの分岐に）¥ 4,380
（税別・送料別途）
|
製品仕様
| 項目 | 10P PT1.5 | 10P PT2.5 | 20P PT1.5 | 10P 1.5-T | 10P 2.5-T |
|---|---|---|---|---|---|
| 製品名 (型番例) | SJB-PT1.5-10 | SJB-PT2.5-10 | SJB-PT1.5-20 | SJB-PT1.5-10-T | SJB-PT2.5-10-T |
| BOX型番 | タカチ BCAS101007G | タカチ BCAS121207G | タカチ BCAS121207G | タカチ BCAS101007G | タカチ BCAS121207G |
| BOX材質/保護等級 | ABS樹脂 / IP65 | ||||
| 適合電線 | 0.14～1.5sq (フェルール:～1.0) |
0.14～4sq (VVF 1.6/2.0) (フェルール:～2.5) |
0.14～1.5sq (フェルール:～1.0) |
0.14～1.5sq (フェルール:～1.0) |
0.14～4sq (VVF 1.6/2.0) (フェルール:～2.5) |
| 販売価格(税抜) | 3,080円 | 3,580円 | 4,080円 | 3,880円 | 4,380円 |
【！ ご注意】
- 本製品のBOX材質はABS樹脂です。高温環境(+60℃以上)や油類がかかる場所では「高耐久シリーズ」をご検討ください。
- 溶接スパッタが直接かかる場所では使用できません。
- 電気工事は必ず有資格者が行ってください。
ラインナップ選択
合計金額（税別）
¥ 0
送料：全国一律 800円(税抜) / 北海道・沖縄・離島は別途
★ 3個以上のご注文、
または合計 8,000円（税抜）以上で送料無料！ ★
